涡街流量计在测量蒸汽时对管道安装有7个要求

2018-05-03

次

蒸汽涡街流量计选型原则根据蒸汽行业特点，首先要考虑高温蒸汽的性能。如高温蒸汽的介质，所以选型的第一步就是要考虑传感器的耐温性能。其次是弄清工艺介质的物理和密度特性。比如：介质的温度、压力、密度、粘度、电导率；流量测量范围；充许的压力损失等等。最后结合性价比综合考虑，选用了鑫三达智能涡街流量计，安装形式为法兰安装，表体为铸造不锈钢，法兰材质为316L不锈钢。

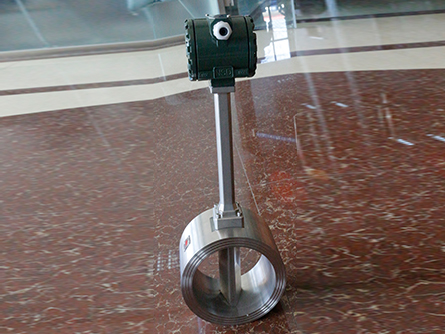

涡街流量计

蒸汽涡街流量计的安装要求

涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此，对现场管道安装条件应充分重视，严格遵照使安装规范执行。

（1）减小振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关注，应尽量安装在远离振动源和电磁干扰较强的地方。

（2）涡街流量计只能单向测量，安装时注意保证介质流量方向与流量计箭头所示方向一致，安装地点周围应有充裕的空间，以便安装和维护。

（3）涡街流量计首选安装方式为垂直安装，介质自下而上通过流量计。即将流量计安装在竖直管道上，流量方向为自下向上，本项目中所有涡街流量计全部垂直安装。

（4）直管段要求：本项目中由于两个流量参数的重要性，流量计全部安装于调节阀的上游，直管段按前20D后10D要求完成配管。并直管段法兰焊接时，应卸下流量计，一定不能带着流量计焊接法兰。

（5）安装时注意管道口径应略大于或等于仪表的内径，配管应与传感器同心，同轴偏差应不小于0.5DN。使用密封圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈中心位于管道中心。

（6）要做好涡街流量计的防雨工作。如果涡街流量计安装在露天，就必须加装遮雨帽，防止变送器表头进水，造成电子元件故障。

（7）连接涡街流量计的电缆走向，应尽可能远离强电磁场的干扰场合。绝对不允许与高压电缆一起敷设。屏蔽电缆应尽量缩短，大长度不超过500m，且不得盘卷，以减少分布电感。
